Hauteur et largeur : comment bien mesurer sa baie pour une porte de garage

Installer une nouvelle porte de garage commence toujours par une étape incontournable : la prise de mesures précise. Une erreur de quelques centimètres peut compromettre toute l'installation, générer des surcoûts ou imposer des modifications structurelles imprévues. Que vous optiez pour une porte sectionnelle, une porte basculante ou un modèle enroulable, la méthode reste la même : mesurer méthodiquement, en plusieurs points, et ne jamais se fier à une estimation approximative.

Points clés

• La prise de mesures doit être effectuée en plusieurs points de la baie, en retenant systématiquement la valeur la plus petite pour garantir un ajustement sans friction.
• La largeur se mesure entre les deux murs latéraux, tandis que la hauteur doit impérativement être calculée par rapport au sol fini.
• Il est essentiel de mesurer la retombée de linteau au-dessus de l'ouverture, car cet espace est crucial pour la fixation du mécanisme d'ouverture.
• Les écoinçons latéraux et la profondeur du garage doivent être évalués pour s'assurer qu'il y a suffisamment d'espace pour les rails, les ressorts et le mouvement de la porte.
• Il faut vérifier la présence d'obstacles intérieurs comme des poutres ou des canalisations qui pourraient gêner le fonctionnement du système choisi.
• Les contraintes d'installation varient selon le modèle, la porte enroulable étant par exemple plus adaptée aux garages ayant une profondeur réduite.
• La précision des mesures, exprimée en millimètres, est indispensable pour valider la faisabilité technique et éviter les surcoûts liés à une fabrication sur mesure.

Prise des cotes de l'ouverture : la hauteur et la largeur de baie

Relever la largeur exacte entre les murs de la baie

La première mesure à effectuer est la largeur de baie, c'est-à-dire la distance entre les deux murs latéraux de l'ouverture. Pour être rigoureux, il convient de réaliser cette prise de cote à trois niveaux différents : en bas, au milieu et en haut du tableau. Les murs ne sont pas toujours parfaitement parallèles, surtout dans un garage ancien. C'est la valeur la plus petite des 3 relevés qui doit être retenue, afin d'assurer que la porte de garage s'y adapte sans friction. Il est fortement conseillé de mesurer en millimètres plutôt qu'en centimètres, en utilisant un mètre ruban rigide ou un télémètre laser pour plus de précision. Les dimensions standard d'une porte simple tournent généralement autour de 2,4 mètres de large, mais des largeurs de 2,5 ou 3 mètres existent également selon la configuration du bâtiment.

Vérifier la hauteur sous linteau sur plusieurs points

La hauteur de baie se mesure depuis le sol fini (et non depuis un éventuel revêtement provisoire) jusqu'au bord inférieur du linteau. Cette mesure doit également être réalisée en plusieurs endroits, en prenant soin de retenir la valeur la plus faible. Une hauteur standard de 2 mètres est courante pour les portes simples, mais des modèles atteignant 212,5 cm, 237,5 cm ou même 3 mètres sont disponibles selon les besoins. Si le sol présente une légère pente ou si la dalle est irrégulière, ces variations influenceront directement le choix des dimensions finales. Il faut également tenir compte du sol fini une fois les travaux terminés : une chape ou un carrelage à venir peut réduire la hauteur utile de plusieurs centimètres.

Évaluation de l'espace intérieur disponible pour le fonctionnement

Mesurer la retombée de linteau nécessaire pour la fixation

Au-delà des seules cotes du tableau, l'espace disponible à l'intérieur du garage conditionne directement le bon fonctionnement du mécanisme d'ouverture. La retombée de linteau désigne la distance verticale entre le haut de l'ouverture et le plafond du garage. C'est un paramètre souvent négligé, alors qu'il est déterminant : selon le type de pose et le système d'ouverture retenu, une retombée minimale est indispensable pour fixer les rails, le ressort de torsion ou le caisson d'enroulement. En rénovation, il vaut mieux procéder à cette mesure après avoir retiré l'ancienne porte, afin d'évaluer l'espace réel disponible sans biais.

Contrôler le dégagement au plafond et les écoinçons latéraux

Les écoinçons latéraux (soit les surfaces de mur situées de chaque côté de l'ouverture, entre le bord de la baie et le mur perpendiculaire) doivent également être mesurés avec attention. Ces espaces accueilleront les rails de guidage et, pour certains modèles, les ressorts latéraux. Un espace insuffisant de ce côté peut exclure certains systèmes d'ouverture et orienter vers une solution différente. Par ailleurs, la profondeur du garage (mesurée depuis l'intérieur de la baie jusqu'au mur du fond) est à prendre en compte pour les portes sectionnelles qui nécessitent un dégagement important au plafond lorsqu'elles s'escamotent horizontalement. Il faut aussi repérer les éventuels obstacles comme les poutres, canalisations ou luminaires qui pourraient gêner le mécanisme.

Adaptation des mesures selon le type de fermeture choisi

Spécificités de dimension pour une porte sectionnelle ou basculante

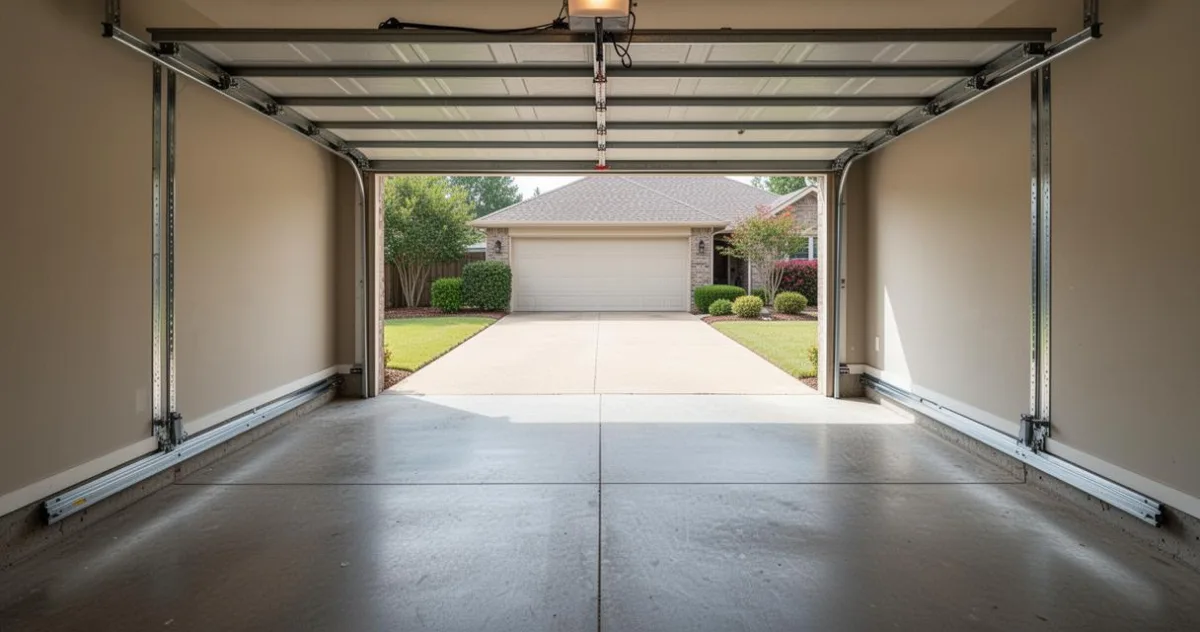

Une porte sectionnelle s'articule en plusieurs panneaux horizontaux qui coulissent vers le plafond grâce à des rails. Elle nécessite une retombée de linteau suffisante ainsi qu'une profondeur de garage adaptée pour que les panneaux puissent se loger entièrement à l'horizontale. La cote de réservation pour ce type de fermeture intègre non seulement la hauteur et la largeur de la baie, mais aussi l'épaisseur des rails latéraux. Pour une porte basculante, le principe est similaire mais le vantail s'escamote d'un seul tenant, ce qui exige un dégagement légèrement différent devant et à l'intérieur du garage. Dans les deux cas, les mesures doivent être transmises dans le détail au fabricant ou à l'installateur pour valider la faisabilité, notamment si les dimensions s'écartent des standards.

Exigences d'installation pour un modèle enroulable

La porte de garage enroulable présente l'avantage de s'adapter à des configurations où la profondeur intérieure est réduite, puisque le tablier s'enroule autour d'un axe positionné juste au-dessus du linteau. La retombée de linteau doit cependant être suffisante pour accueillir le caisson d'enroulement. Les largeurs disponibles pour ce type de modèle peuvent aller jusqu'à plusieurs mètres selon les fabricants, avec des hauteurs tout aussi variables. La motorisation étant souvent intégrée, il faut également prévoir un espace pour le moteur et le câblage électrique. Voici les principales mesures à rassembler avant toute commande :

• Largeur et hauteur du tableau fini, relevées en plusieurs points
• Retombée de linteau disponible au-dessus de l'ouverture
• Écoinçons de gauche et de droite
• Profondeur du garage depuis la baie jusqu'au mur de fond
• Épaisseur du tableau et type de pose envisagé

Opter pour une porte de garage sur mesure devient nécessaire dès que les dimensions de l'ouverture s'éloignent des standards du marché. Ce choix implique des délais de fabrication plus longs et un coût plus élevé qu'un modèle en dimension standard. Une prise de cotes soignée, réalisée en millimètres et validée par un professionnel, reste le meilleur moyen d'éviter les mauvaises surprises lors de l'installation et d'assurer le bon fonctionnement de la porte au quotidien.
